引言
在工業自動化、電動汽車、新能源等領域，電流檢測的精度和可靠性直接影響系統性能與安全性。韋克威科技推出的VCS712系列全集成霍爾電流傳感器，憑借其高精度、寬動態范圍和國產化優勢，成為替代進口產品的優選方案。本文將從核心技術、應用場景及選型要點等方面解析這一產品。

編輯
一、核心優勢：國產化與高性能的融合
1. 高精度與寬動態范圍
   VCS712采用開環霍爾傳感器技術，支持±10A至±50A交直流電流檢測（部分型號可達1050A），常溫誤差<1%，全溫區誤差<3%，滿足嚴苛的工業級精度需求。其內置高精度ADC與數字校準技術，可消除溫度、磁滯等干擾。
2. 卓越的隔離與安全性能
   隔離耐壓高達3kV@50Hz/1分鐘，配合低至0.8mΩ的電流導線阻抗，在高壓側與信號處理端實現安全隔離，適用于電動汽車電機控制等高絕緣要求場景。
3. 靈活適配與快速響應
   支持5V或3.3V供電，兼容主流系統；響應時間低至1μs，可實時捕捉瞬態電流變化。差分輸出模式（Viout-Vref）進一步降低共模干擾，提升信號質量。
4. 國產化供應鏈保障
   100%國產化設計，避免進口芯片的供應風險，同時降低成本，提供本地化技術支持和快速交付服務。
二、技術解析：開環霍爾原理與創新設計
VCS712基于開環霍爾效應，通過封裝內的高壓側電流導線產生磁場，由內置磁傳感器轉換為電壓信號，再經ADC放大和數字校準輸出線性比例電壓。其創新點包括：

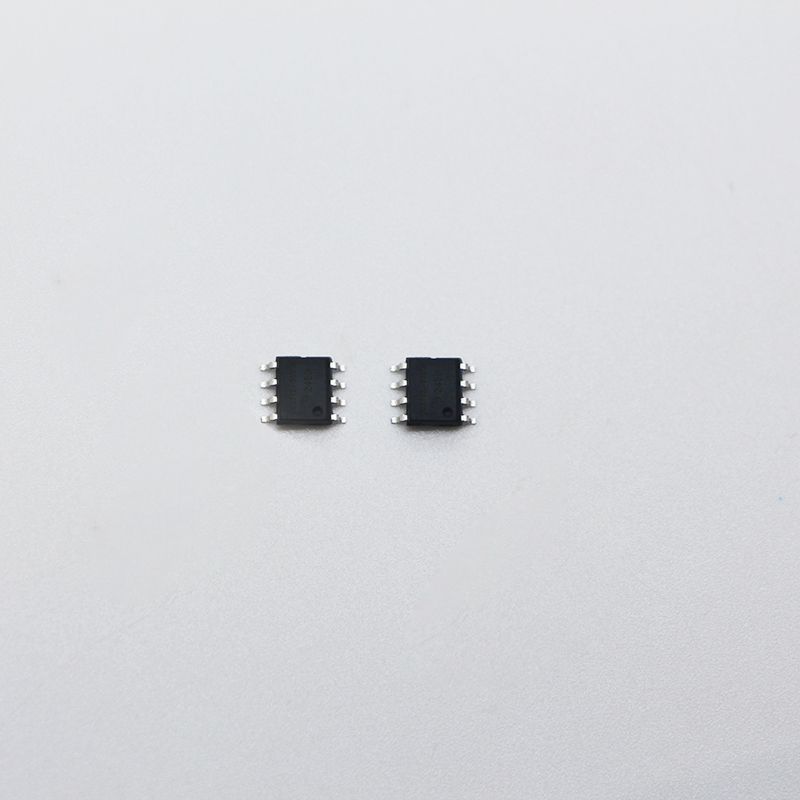

? 全自動貼片生產：SOP-8封裝，體積小巧（適合空間受限場景），支持波峰焊工藝。
? 抗干擾優化：高電源抑制比設計，不受外部磁場影響。
? 寬溫區適應性：可選-40℃~125℃或-55℃~125℃工作溫度范圍，適應極端環境。
三、典型應用場景
1. 電動汽車與電機控制
   實時監測電機繞組電流，優化驅動效率并預防過載，保障電池管理系統（BMS）安全。
2. 工業自動化與能源管理
   用于伺服電機、逆變器及數據中心UPS電源，實現負載檢測與能耗優化。
3. 可再生能源系統
   在光伏逆變器和風電變流器中精準監測電流，提升能量轉換效率。
四、選型指南與型號解析
VCS712提供多種型號適配不同需求（部分型號參數見下表）：
| 型號             | 檢測范圍  | 靈敏度(mV/A) | 供電電壓 | 輸出模式       |
|------------------|-----------|--------------|----------|----------------|
| VCS712I-50B5F   | ±50A      | 40           | 5V       | 單端隨動   |
| VCS712I-10E5D   | ±10A      | 200          | 5V       | 差分模式   |
| VCS712I-30U3F   | ±30A      | 88           | 3.3V     | 單端隨動   |
選型需注意：
? 供電需求：根據系統電壓選擇5V或3.3V版本；

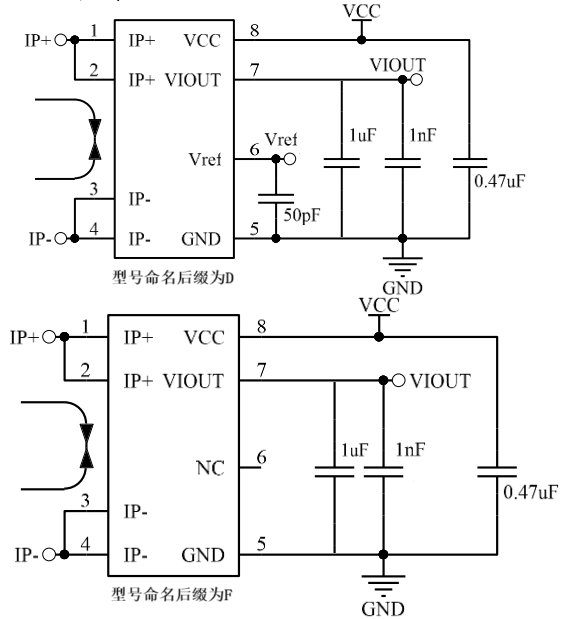

? 輸出接口：差分模式（D型）適合長距離傳輸，隨動模式（F型）簡化電路設計；
? 溫度范圍：常規工業選-40℃~125℃，航空航天等特殊領域選-55℃~125℃版本
五、結論：國產替代的標桿之作
VCS712系列憑借高精度、快速響應和國產化優勢，不僅可替代ACS770LCB等進口產品，更在成本與供應鏈穩定性上占據顯著優勢。其緊湊設計、靈活適配性及抗干擾能力，使其成為工業4.0、智能電網等領域的核心元件。未來，隨著國產傳感器技術的持續突破，VCS712有望在全球高端市場占據更重要的地位。
